5/2-Wegeventil, elpn., externer SteuerInnen, monostabil, G 1/2, 110 V AC

5/2-Wegeventil, elpn., ext.

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-147282
Typ-Nr. 517.52.12.E.M.110A
Ursprungsland IT
Zolltarifnummer 84818079
Anmelden

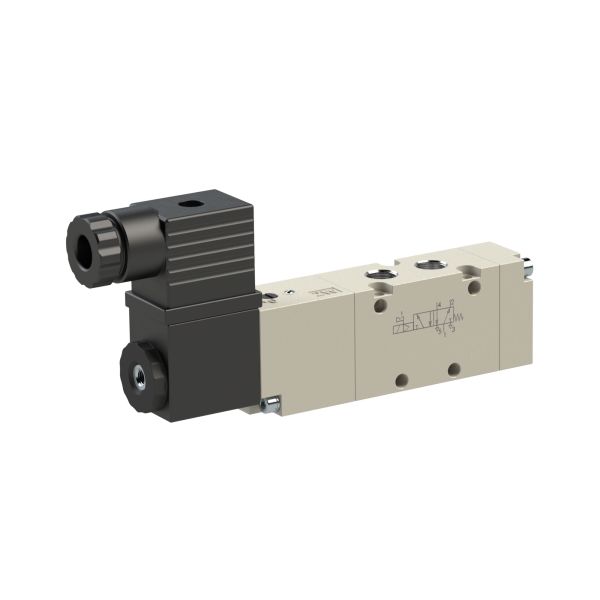

Beschreibung / 5/2-Wegeventil, elpn., externer SteuerInnen, monostabil, G 1/2, 110 V AC

5/2-Wegeventil, elektropneum., ext. Steuerl., monostabil, G 1/2, 110 V AC, 50/60 Hz, p= Vakuum…10 bar, Steuerdr. 2,5…10 bar, AluTraditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Steuerluftzufuhr: extern

Weitere Informationen

Wegefunktion 5/2
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betätigung monostabil
Betriebsdruck max. 10 bar
Betriebsdruck min. -0,99 bar
DN 15
Funktion 5/2
Spannung 110 V AC
Anschluss G 1/2 IG
Mediumstemperatur min. -10
Mediumstemperatur max. 60
Umgebungstemperatur min. -10
Umgebungstemperatur max. 50
Durchflusswertmessung 2 Durchfluss bei 6 bar und Δ<sub>p</sub> 1 bar
Dichtmaterial NBR
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Serie Reihe 70
Durchfluss 1 3200
Durchfluss 2 4600
Zolltarifnummer 84818079
Ursprungsland IT
Frequenz 50/60 Hz
Steuerdruck min. 2,5
Ausführung elektropneumatisch
Durchflusswertmessung 1 Durchfluss bei 6 bar und Δ<sub>p</sub> 0,5 bar
Handhilfsbetätigung rastend
Lieferumfang mit Stecker und Spule
Steuerdruck max. 10
Symbol 59
Steuerluftanschluss G 1/8 IG

Anhänge

Beschreibung Datei
Technische Dokumentation-d

147282.pdf

Bedienungsanleitung

P B-234.pdf
