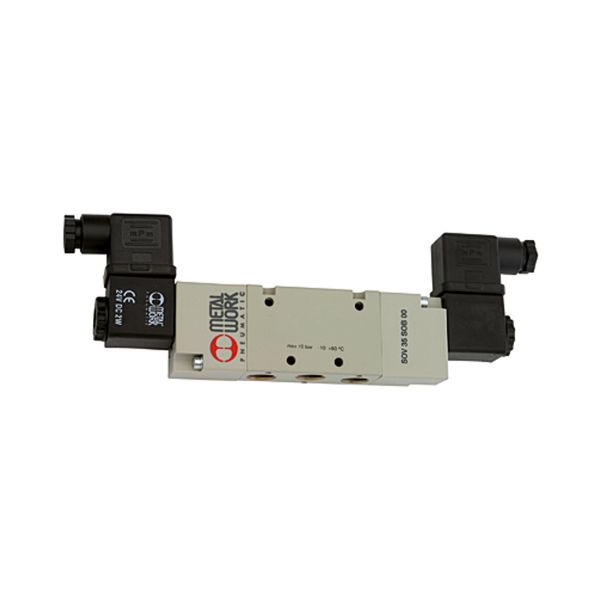

5/2-Wegeventil, elektropneumatisch, bistabil, G 1/2, 24 V AC

5/2-Wegeventil, elektropneumat.

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-145939
Typ-Nr. 517.52.12.B.24A
Ursprungsland IT
Zolltarifnummer 84818079

Beschreibung / 5/2-Wegeventil, elektropneumatisch, bistabil, G 1/2, 24 V AC

5/2-Wegeventil, elektropneumatisch, bistabil, G 1/2, 24 V AC, 50/60 Hz, p = 1 … 10 bar, AluminiumTraditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Steuerluftzufuhr: intern

Weitere Informationen

Wegefunktion 5/2
Anschluss G 1/2
Funktion 5/2
Betriebsdruck max. 10 bar
Betriebsdruck min. 1 bar
DN 15
Spannung 24 V, 50/60 Hz
Betätigung bistabil
Manufacturer Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Serie Reihe 70
Dichtmaterial NBR
Mediumstemperatur max. 60
Mediumstemperatur min. -10
Umgebungstemperatur max. 50
Umgebungstemperatur min. -10
Ausführung elektropneumatisch
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Handhilfsbetätigung rastend
Steuerluftanschluss -
Symbol 51
Zolltarifnummer 84818079
Ursprungsland IT
Lieferumfang mit Stecker und Spule
Durchflusswertmessung 1 Durchfluss bei 6 bar und Δ<sub>p</sub> 0,5 bar
Durchflusswertmessung 2 Durchfluss bei 6 bar und Δ<sub>p</sub> 1 bar
Durchfluss 1 3200
Durchfluss 2 4600
Frequenz 50/60 Hz

Anhänge

Beschreibung Datei
Technische Dokumentation-d

145939.pdf

Bedienungsanleitung

P B-234.pdf
