Beschreibung /

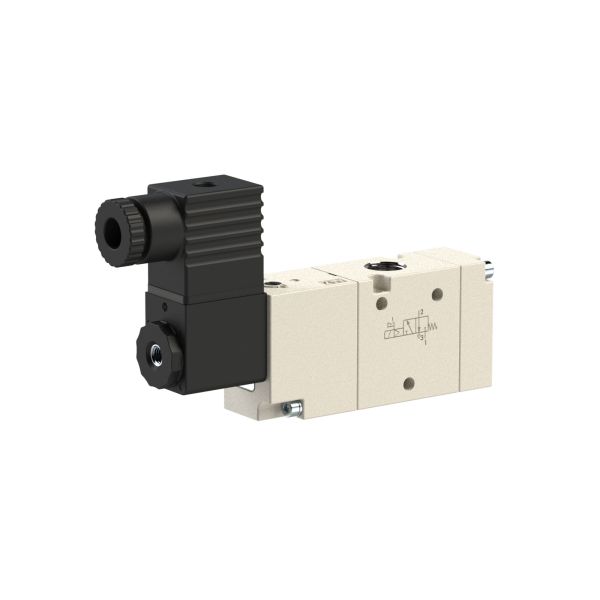

3/2-Wegeventil, elpn., externer SteuerInnen, monostabil, G 1/4, NC, 24 V AC
3/2-Wegeventil, elektropneum., ext. Steuerl., mono., G 1/4, NC, 24 V AC, 50/60 Hz, p= Vakuum…10 bar, Steuerdr. 2,5…10 bar, AluTraditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).
Steuerluftzufuhr: extern
Weitere Informationen
Wegefunktion
3/2
Schaltstellung
NC
Manufacturer
Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betätigung
monostabil
Betriebsdruck max.
10 bar
Betriebsdruck min.
-0,99 bar
DN
7,5
Funktion
3/2 NC
Spannung
24 V AC
Anschluss
G 1/4 IG
Mediumstemperatur min.
-10
Mediumstemperatur max.
60
Umgebungstemperatur min.
-10
Umgebungstemperatur max.
50
Durchflusswertmessung 2
Durchfluss bei 6 bar und Δ<sub>p</sub> 1 bar
Dichtmaterial
NBR
Medium
Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
