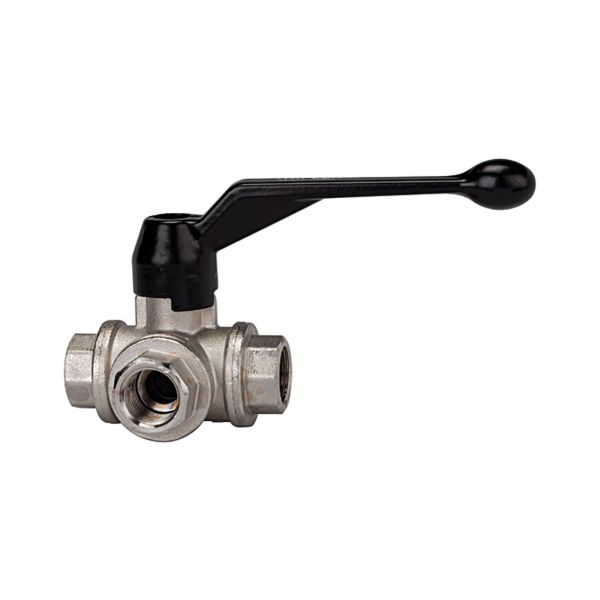

3-Wege-Kugelhahn, T-Bohrung, Standardausführung, Messing vernickelt, Rp 1

3-Wege-Kugelhahn, T-Bohrung, Standardausführung, MS vern., Rp 1

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-103371
Typ-Nr. 1084 EL
Ursprungsland IT
Zolltarifnummer 84818081
Anmelden

Beschreibung / 3-Wege-Kugelhahn, T-Bohrung, Standardausführung, Messing vernickelt, Rp 1

3-Wege-Kugelhahn, T-Bohrung, Standardausführung, MS vern., Mediums-/ Umgebungstemp. -15 °C bis 100 °C, Rp 1, DN 25, PN max. 25 bar

Allseitig abdichtende Ausführung mit T-Bohrung.

Dieses Modell hat keine 360°-Hebeldrehung, sondern lediglich 90°. Somit sind anstelle von 4 lediglich 2 Schaltstellungen möglich.

Weitere Informationen

Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Dichtmaterial PTFE
DN 25
Gehäuse Messing vernickelt
Gewinde Rp 1
L 113,0
max. Betriebsdruck bei 20 °C 25 bar
Mediumstemperatur min. -15
Mediumstemperatur max. 100
Umgebungstemperatur min. -15
Umgebungstemperatur max. 100
Feder Edelstahl
Gewindenorm ISO 7-1
Gewindematerial Messing vernickelt
Kugel Messing vernickelt
Handhebel Aluminium, schwarz lackiert
A 160,0
B 102,0
Zolltarifnummer 84818081
Ursprungsland IT
Betriebsdruck max. bei 20 °C 25
Bohrung Kugel 23
C Ø 58,0 mm
E 31,0 mm

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-45.pdf

Technische Dokumentation

P 3-127.pdf
