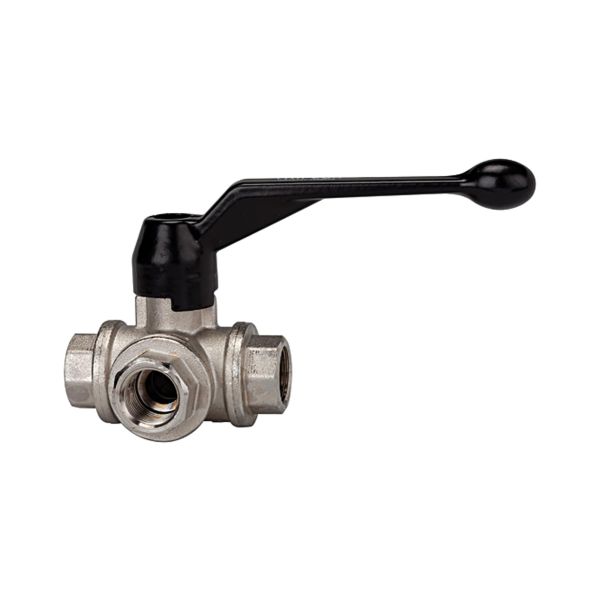

3-Wege-Kugelhahn, T-Bohrung, Standardausführung, Messing vernickelt, Rp 1 1/4

3-Wege-Kugelhahn, T-Bohrung, Standardausführ., MS vern., Rp 1 1/4

Auf Lager

Lieferzeit 3-6 Tage

Artikelnummer 00-103372

Typ-Nr. 1084 FL

Ursprungsland IT

Zolltarifnummer 84818081

Anmelden

Beschreibung / 3-Wege-Kugelhahn, T-Bohrung, Standardausführung, Messing vernickelt, Rp 1 1/4

3-Wege-Kugelhahn, T-Bohrung, Standardausführ., MS vern., Mediums-/ Umgebungstemp. -15°C bis 100°C, Rp 1 1/4, DN 32, PN max. 16 bar

Allseitig abdichtende Ausführung mit T-Bohrung.

Dieses Modell hat keine 360°-Hebeldrehung, sondern lediglich 90°. Somit sind anstelle von 4 lediglich 2 Schaltstellungen möglich.

Manufacturer	Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de
Dichtmaterial	PTFE
DN	32
Gehäuse	Messing vernickelt
Gewinde	Rp 1 1/4
L	130,0
max. Betriebsdruck bei 20 °C	16 bar
Mediumstemperatur min.	-15
Mediumstemperatur max.	100
Umgebungstemperatur min.	-15
Umgebungstemperatur max.	100
Feder	Edelstahl
Gewindenorm	ISO 7-1
Gewindematerial	Messing vernickelt
Kugel	Messing vernickelt
Handhebel	Aluminium, schwarz lackiert
A	195,0
B	121,0
Zolltarifnummer	84818081
Ursprungsland	IT
Betriebsdruck max. bei 20 °C	16
Bohrung Kugel	29
C Ø	67,0 mm
E	34,0 mm

Beschreibung	Datei
Technische Dokumentation	P 3-127.pdf
Bedienungsanleitung	P B-45.pdf
